Mise en service terminée à Shandong Hongzhitai New Energy Technology, Xintai

1. Mise en service terminée

La mise en service de l'installation de l'appareillage de commutation de Shandong Hongzhitai New Energy Technology Co., Ltd. à Xintai, Shandong, est terminée.

La mise en service est l'étape où l'équipement cesse d'être une installation et commence à être un système fonctionnel. Chaque circuit est retracé jusqu'à son dessin, chaque dispositif de protection est réglé et éprouvé, et chaque verrouillage, signal et indication est confirmé pour dire la vérité sur l'équipement derrière lui.

Ce n’est que lorsque tout cela est fait que la pièce sur ces photographies devient une sous-station plutôt qu’une rangée d’armoires.

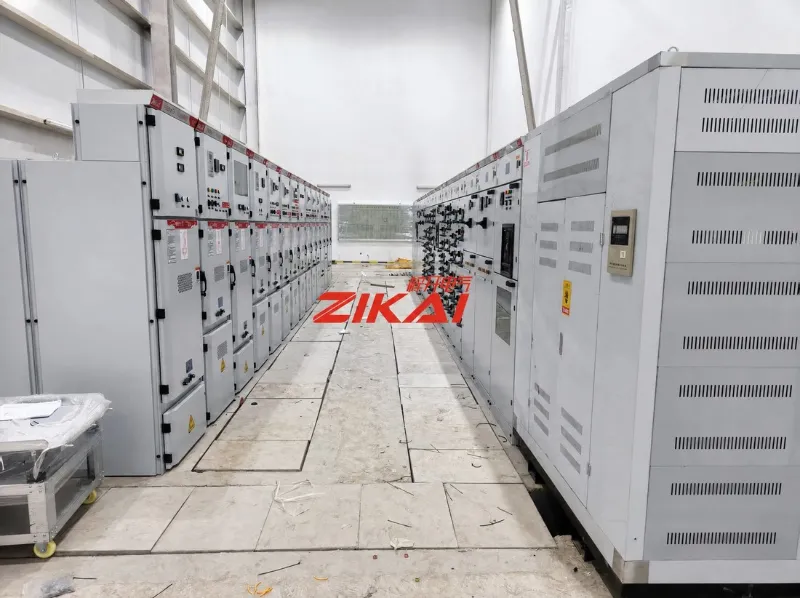

Figure 01 La salle de commutation moyenne tension du site de Xintai, avec les panneaux KYN28A-12 disposés en deux rangées se faisant face dans l'allée de commande.

2. Ce qui a été installé : appareillage de commutation à revêtement métallique KYN28A-12

L'équipement principal est l'appareillage de commutation blindé débrochable KYN28A-12 : intérieur, triphasé, 50 Hz, conçu pour les systèmes sectionnés à un seul jeu de barres et à un seul jeu de barres de 3,6 kV à 12 kV.

Sa fonction est de recevoir et de distribuer l'énergie électrique et de contrôler, protéger et surveiller les circuits qui y sont connectés, ce qui en fait le point de rencontre de l'alimentation entrante, des départs, du comptage et de la protection dans une seule pièce.

La disposition est lisible sur les façades des panneaux. La tête de tronçon porte le tableau d'isolement d'arrivée pour le premier tronçon de jeu de barres et le tableau d'arrivée pour le second, suivis des tableaux de disjoncteurs de calibre 630 A marqués en façade.

Chaque panneau est identifié par un numéro – G01, G02 et suivants – ainsi qu'une identification par code QR, des schémas unifilaires et des avertissements de sécurité.

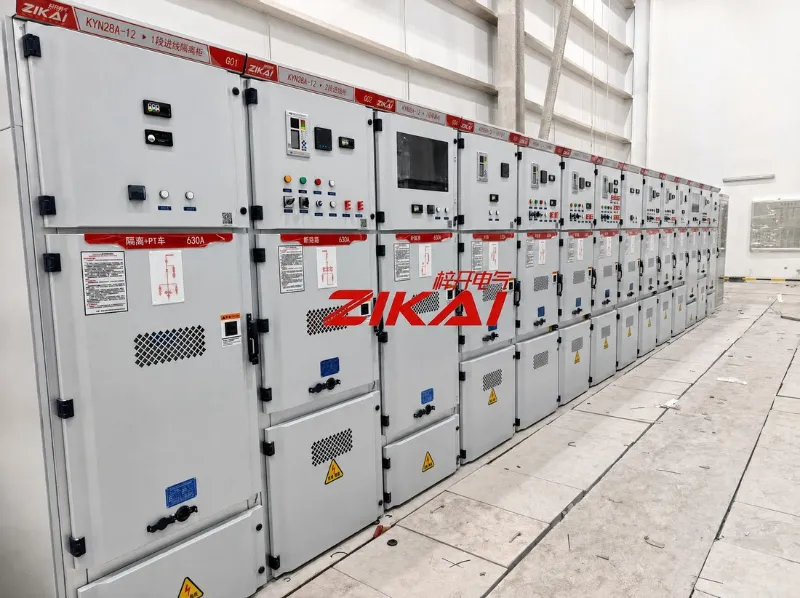

Figure 02 Panneaux KYN28A-12. Numérotation des panneaux, noms des circuits, calibres 630 A, schémas unifilaires et identification par code QR en façade.

3. L'écran de la batterie CC

À côté de l’appareillage se trouve l’écran de la batterie CC. C'est la source de secours qui maintient la protection, le contrôle et l'indication en vie lorsque l'alimentation principale n'est pas disponible – c'est exactement le moment où ces circuits sont le plus importants.

L'écran combine la section de charge et de distribution avec le parc de batteries lui-même, de sorte que l'ensemble du système CC peut être inspecté en un seul endroit. Sur les photographies, le train de batteries et le panneau avant instrumenté se trouvent dans le même boîtier.

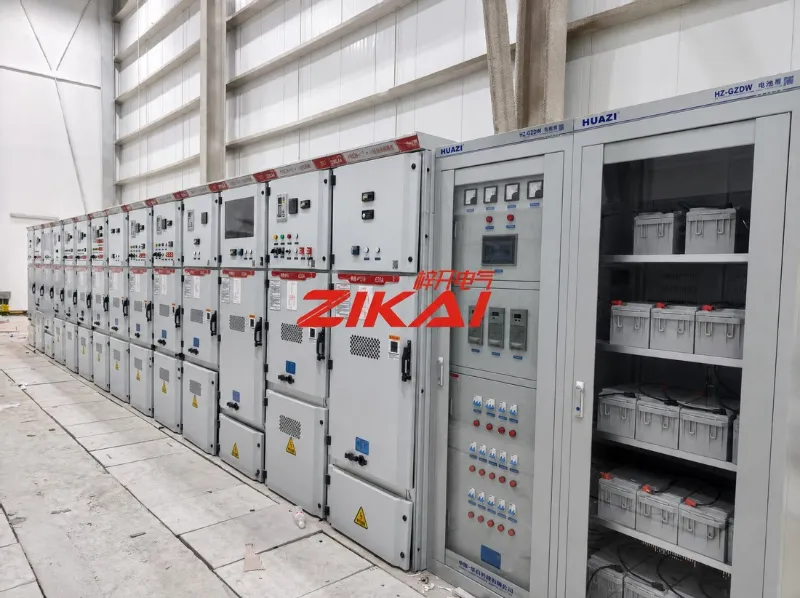

Figure 03 L'écran de la batterie CC, avec le panneau avant instrumenté et le parc de batteries logés dans le même boîtier.

4. Que signifie « mise en service terminée »

Une approbation de mise en service est une liste de choses qui ont été faites. Le nôtre se lit comme ceci :

• Chaque circuit tracé et confirmé par rapport aux dessins, panneau par panneau

• Paramètres de protection appliqués comme prévu et dont le fonctionnement a été prouvé

• Les camions amovibles ont été vérifiés pour leur alignement et leur interchangeabilité tout au long du parcours.

• Vérification des verrouillages et des volets de sécurité afin qu'aucun panneau ne puisse fonctionner dans le désordre

• Signaux d'indication, de mesure et d'alarme confirmés par rapport aux conditions sur site

• Tests d'isolation et diélectriques réussis avant la mise sous tension

• Étiquetage, schémas et site physique mis en accord

Rien de tout cela n’est visible sur une photographie. Tout cela détermine si la pièce se comporte comme le dessin le dit.

5. Dossier du site

Deux vues d'un même parcours : toute la longueur de la ligne d'appareillage et l'allée de commande entre les rangées. Les marquages ​​au sol, les dégagements d'accès et la position de chaque panneau par rapport à son numéro font partie de ce qui est vérifié à cette étape.

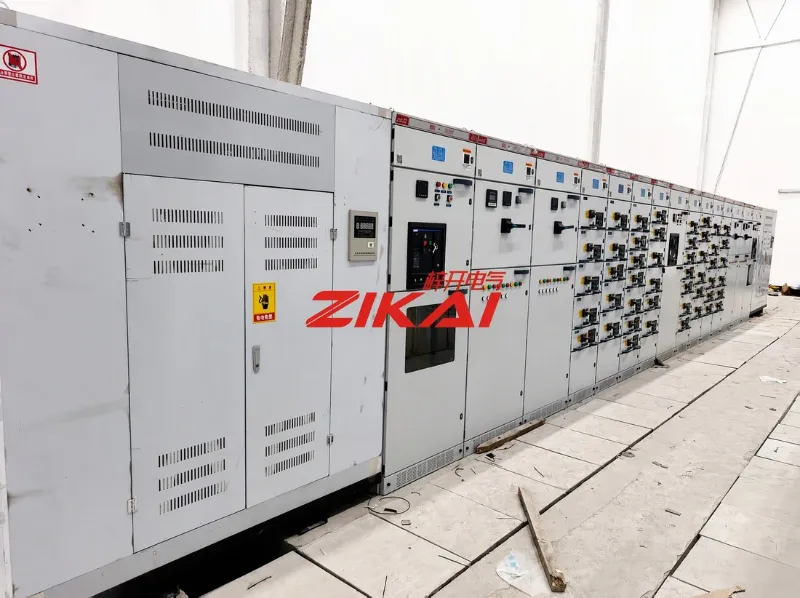

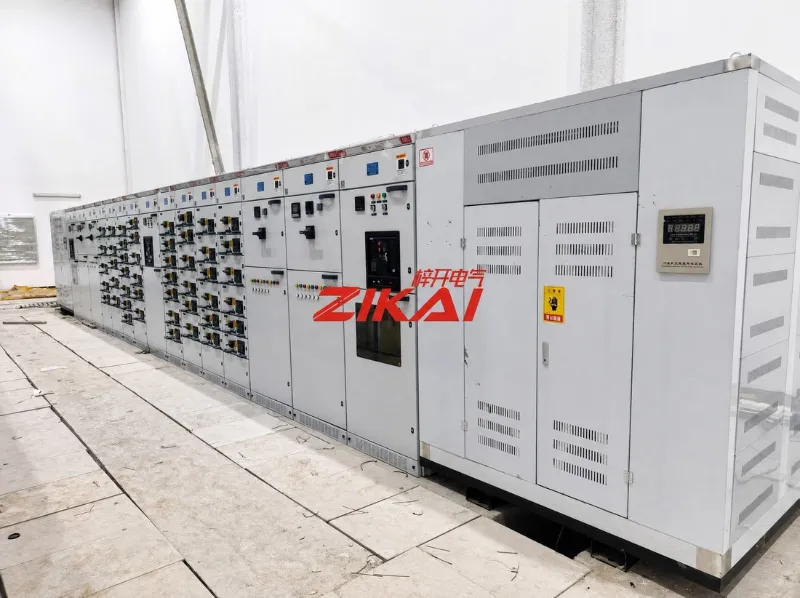

Figure 04 La ligne d'appareillage vue sur toute sa longueur, avec les façades de panneaux, les dispositifs de protection et les tableaux de bord en séquence.

Figure 05 L'allée d'opération. Façades de panneaux, cotes et avertissements de sécurité, avec dégagement d'accès maintenu dégagé tout au long du parcours.

6. À propos de Zikai électrique

Shanghai Zikai Electric Co., Ltd. (ZIKAI) fabrique, modernise et entretient des ensembles complets d'équipements électriques : appareillage de commutation moyenne tension, ensembles de distribution basse tension, sous-stations de type boîte, disjoncteurs à vide montés sur poteaux et extérieurs, dispositifs de compensation de condensateur et équipement de distribution associé.

Les projets sont livrés depuis la fourniture des équipements jusqu'à l'installation et la mise en service.

NDLR, seuls les éléments fournis ont été utilisés : le nom du client, la localisation et la réalisation de la mise en service. La description du KYN28A-12 et le calibre 630 A sont tirés de la documentation industrielle et des marquages ​​lisibles sur les panneaux ; aucun nombre de panneaux, la valeur du projet ou le calendrier n'ont été indiqués. Les légendes décrivent uniquement ce qui est visible sur chaque photographie.
