Neuf sous-stations. Un changement complet.

Zikai Electric achève le remplacement des condensateurs dans neuf sous-stations de style américain à Kashgar, Xinjiang

Dans les régions venteuses de Kashgar, neuf sous-stations de style américain viennent de voir leurs unités de compensation de condensateur remplacées : anciens condensateurs retirés, nouvelles banques installées, contrôles de phase et tests de commutation effectués. Sur le papier, cela semble être un travail simple. Ce qui détermine réellement le comportement de ces unités au cours de la prochaine décennie, c’est tout ce que vous ne pouvez pas voir sur une photographie.

1. Projet en un coup d'œil

2. Pourquoi un changement de condensateur mérite une attention particulière

Dans un système de distribution basse tension, la batterie de condensateurs est le composant silencieux que personne ne remarque — jusqu'à ce qu'elle tombe en panne, et alors toute une section est affectée. Son rôle est la compensation de la puissance réactive. Si vous faites les choses correctement, le facteur de puissance reste stable, le courant de ligne chute et la capacité effective du transformateur est libérée. Si vous vous trompez, les pertes augmentent, la tension fluctue et des pénalités liées au facteur de puissance commencent à apparaître.

C'est pourquoi le remplacement d'un condensateur n'est jamais un simple échange à l'identique. Les condensateurs en service pendant des années perdent leur capacité, se gonflent et se dégradent en interne. Si de nouvelles unités sont replacées dans les mêmes positions sans prendre en compte la coordination des commutations, l'appariement des réacteurs en série, ainsi que le câblage et l'étiquetage des armoires, la prochaine panne n'est qu'une question de temps.

Un changement de condensateur est une opportunité de réinitialiser le système – en restaurant la capacité de compensation, en commutant la fiabilité et la facilité d'entretien à leur état conçu en une seule passe.

3. Sur place : chaque unité ouverte et vérifiée

Neuf unités réparties sur un site extérieur signifient des façades de travail dispersées et une fenêtre étroite. Il s'agit de l'enregistrement de terrain du travail.

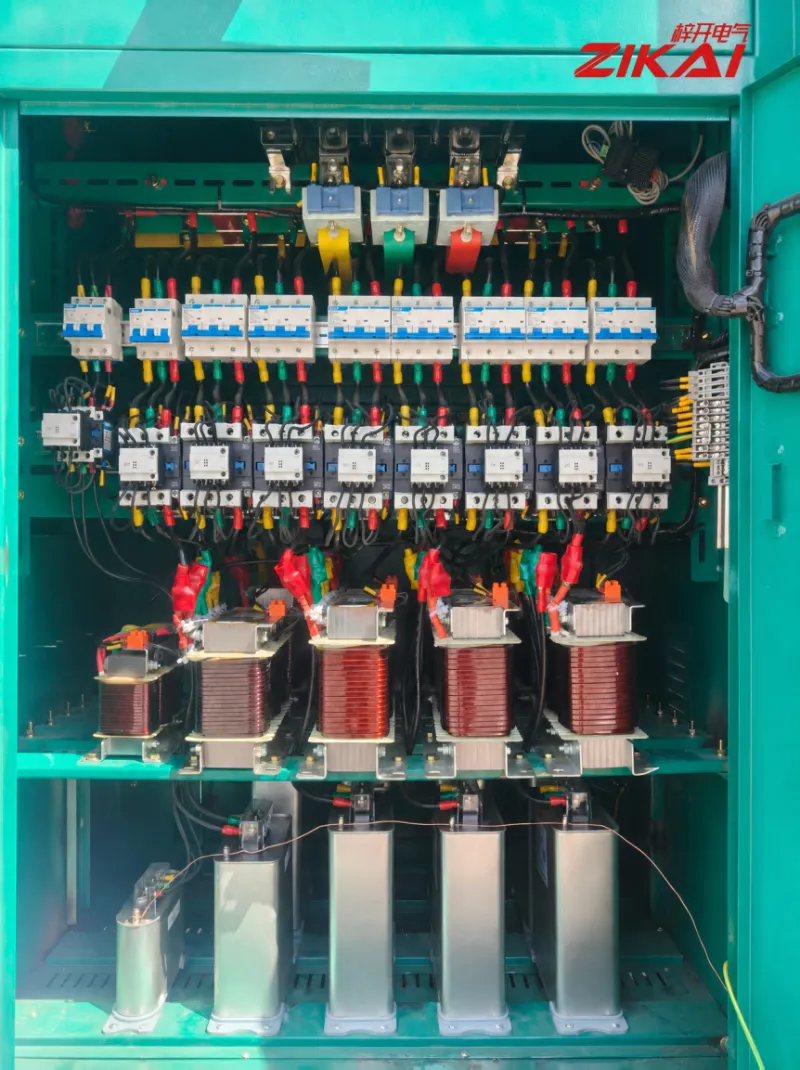

Figure 01  À l'intérieur de l'armoire de compensation du condensateur. De haut en bas : des disjoncteurs miniatures pour la protection des branches, des contacteurs de commutation, des selfs en série et la batterie de condensateurs parallèles basse tension à la base. Les jeux de barres et les conducteurs sortants sont codés en phase jaune, vert et rouge, avec des manchons numérotés sur chaque circuit et des gaines isolantes sur les terminaisons – des détails qui déterminent directement la rapidité avec laquelle une inspection ou un défaut peut être retracé ultérieurement.

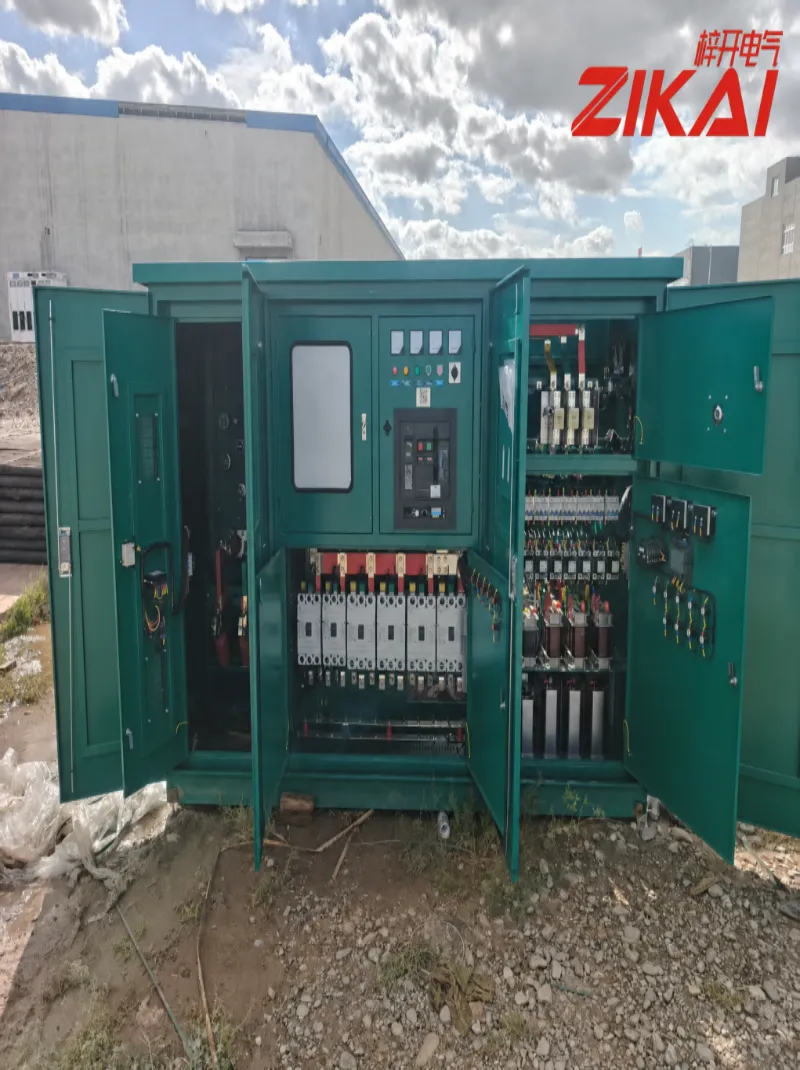

Figure 02  À l'intérieur du compartiment basse tension d'une sous-station. Les disjoncteurs en boîtier moulé, les compteurs et les voyants sont regroupés, avec les circuits de compensation des condensateurs à droite. La façon dont les composants sont disposés avec les portes ouvertes est la meilleure façon de savoir si une unité sera facile à entretenir.

Figure 03  Extérieur du compartiment basse tension d'une sous-station extérieure. Les panneaux d'avertissement jaunes « Salle basse tension / Personnel autorisé uniquement » sont intacts et lisibles – une exigence de base pour la sécurité sur site et un élément obligatoire lors de l'inspection de remise.

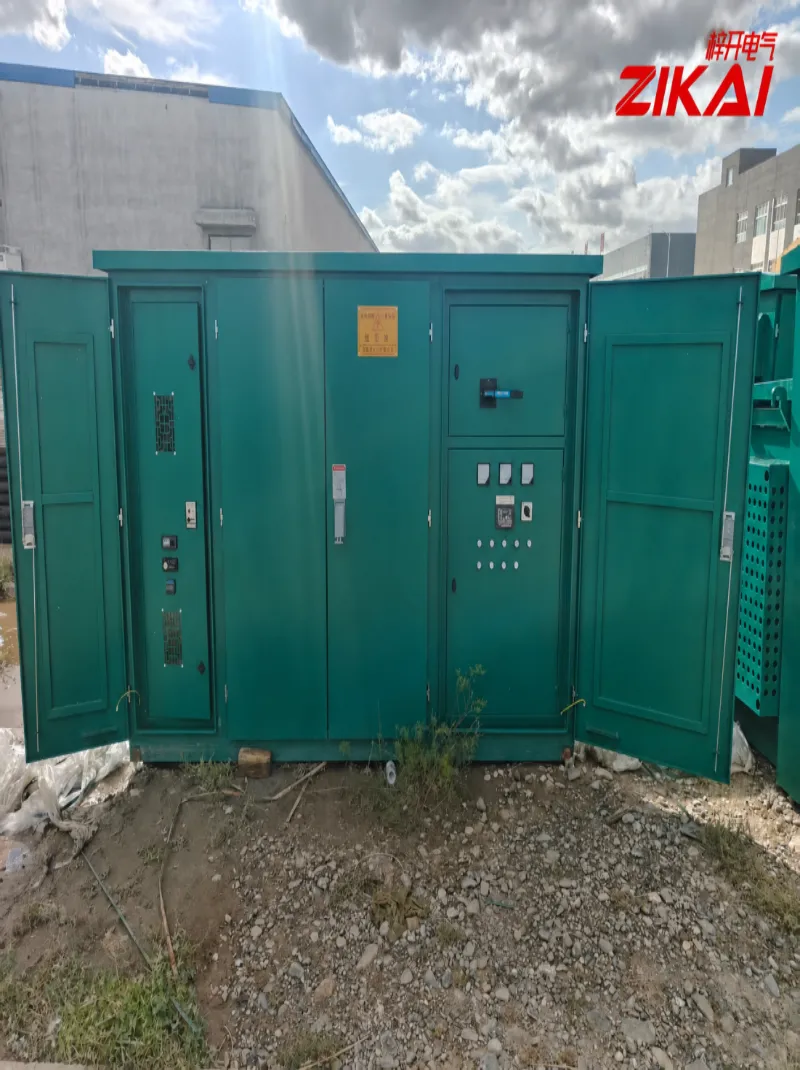

Figure 04 Compartiments de compensation haute tension, basse tension et condensateur côte à côte. Le compartiment de compensation des condensateurs est l'objet de ce travail. Une fois les armoires positionnées sur le socle extérieur, la continuité de l'étanchéité, de la ventilation et de la mise à la terre doit également être confirmée unité par unité.

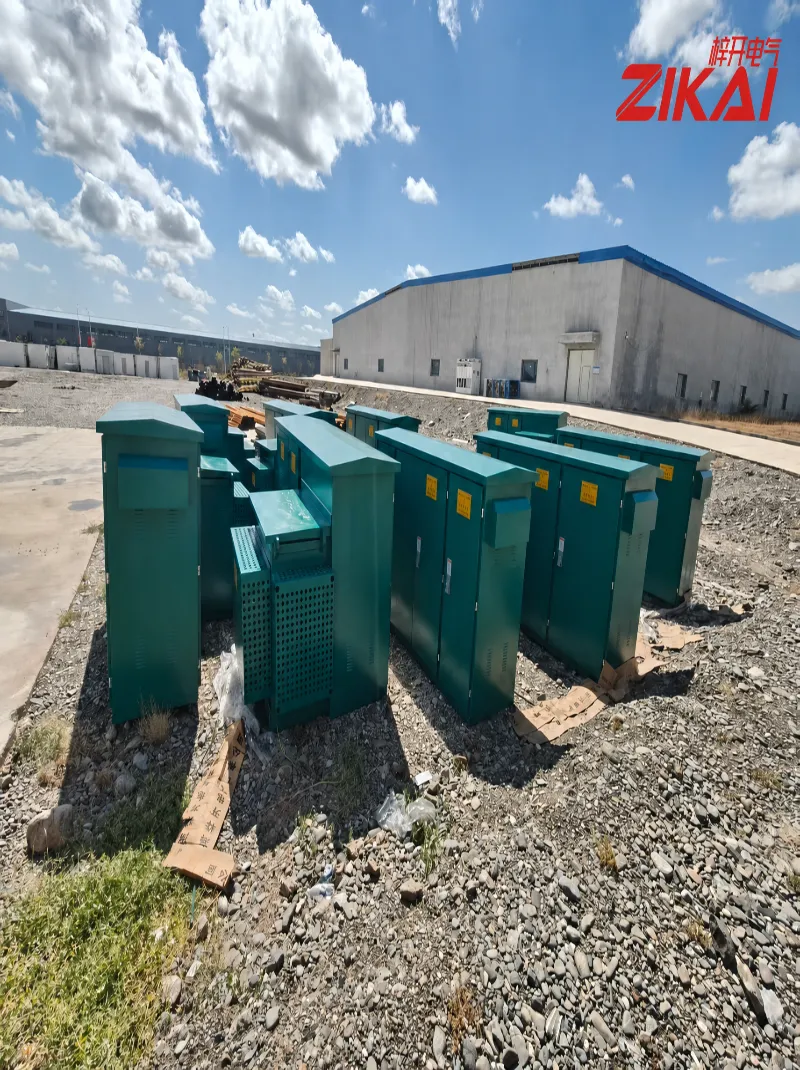

Figure 05  Équipement livré sur le site et préparé pour l'installation. Le travail en extérieur implique de rivaliser avec les conditions météorologiques, le sable soufflé par le vent et les conditions du site : le degré de précision de la séquence de travail détermine souvent le rythme de livraison.

4. Trois détails sur lesquels nous ne faisons aucun compromis

1. Un condensateur n'est pas "in" tant que le circuit de commutation n'a pas été vérifié

Les circuits de condensateur fonctionnent normalement en tandem avec des selfs en série, qui atténuent l'amplification des harmoniques et limitent le courant d'appel lors de la commutation. Si l'état du réacteur et du contacteur est ignoré lors d'un remplacement, une batterie de condensateurs toute neuve peut être exposée à un appel bien au-delà de ce pour quoi elle a été conçue.

2. La qualité des armoires détermine le coût de maintenance dans dix ans

Codage couleur des phases, manchons de numéro de fil, gaines d'isolation des bornes, regroupement des faisceaux, fixation des barres omnibus et couple de serrage : telles sont les pièces qui semblent banales sur une photographie d'acceptation et sur lesquelles un technicien dépendra une décennie plus tard. Si cela est fait correctement, un défaut peut être détecté en dix minutes. Fait avec négligence, cela peut prendre une journée entière.

3. Neuf unités, une norme

Si la disposition des composants, la définition des phases et l'étiquetage diffèrent d'une unité à l'autre sur le même site, la maintenance devient une conjecture. Nous avons appliqué une norme de travail et une convention d'étiquetage uniques dans les neuf unités et conservé des enregistrements photographiques sur site, afin que l'équipement soit traçable depuis le jour de sa remise.

5. Ce que le client obtient

• Compensation restaurée : la compensation réactive est revenue à des niveaux normaux, améliorant le facteur de puissance et la qualité de la tension, contribuant ainsi à réduire les pertes de ligne et à alléger la charge sur les transformateurs.

• Commutation plus fiable : la relation entre les condensateurs, les selfs et les contacteurs est rétablie, réduisant ainsi le risque de dommages secondaires dus à une commutation anormale.

• Maintenance plus facile : un schéma cohérent de couleurs de phase et de numéros d'équipotentielles accélère l'inspection, la localisation des défauts et le remplacement des pièces de rechange.

• Un processus documenté : les étapes clés sont photographiées et archivées, prêtes à être récupérées pour une maintenance future ou une extension du système.

6. À propos de Zikai électrique

Zikai Electric (ZIKAI) fabrique, modernise et entretient des ensembles complets d'équipements électriques, depuis les sous-stations et les dispositifs de compensation de condensateurs jusqu'aux équipements de distribution et de jonction de câbles associés. Notre travail est concret : rendre les équipements stables, utilisables et sans problème dans des conditions réelles de fonctionnement.

Kashgar est un arrêt sur cette route. Des sites côtiers humides aux vents du nord-ouest avec leurs larges variations de température, les équipements ne fonctionnent jamais dans des conditions de laboratoire – c'est exactement pourquoi nous insistons pour que chaque terminaison et chaque étiquette soient correctes.
