Poussé par la transition énergétique mondiale et la modernisation du réseau à grande échelle, leDisjoncteur à vide(VCB) – l’un des dispositifs de protection les plus utilisés dans les systèmes électriques – subit une transformation systématique. Cette évolution fait passer les VCB d'une position dominante en moyenne tension vers des applications haute tension, et d'une simple fonction de commutation vers des nœuds de réseau intelligents. L’industrie reconnaît largement que les VCB sont entrés dans une deuxième courbe de croissance caractérisée par des alternatives respectueuses de l’environnement, l’intégration numérique et une extrême adaptabilité environnementale.

I. Moteurs du marché et de la technologie : VCB entre dans un nouveau cycle d'itération

Le principal avantage des disjoncteurs à vide réside dans le milieu de coupure (le vide lui-même) qui offre zéro émission de carbone, une forte capacité de coupure, une longue durée de vie électrique et un fonctionnement sans entretien. Dans la plage moyenne tension (12 kV – 40,5 kV), les VCB ont longtemps été la solution dominante. Cependant, à des niveaux de tension plus élevés (72,5 kV et plus), les disjoncteurs SF₆ ont conservé leur position de leader grâce à leurs excellentes performances d'isolation. Étant donné que le SF₆ a un potentiel de réchauffement climatique extrêmement élevé (environ 23 900 fois celui du CO₂), son utilisation est confrontée à des réglementations internationales et à des contraintes carbone de plus en plus strictes.

Ce contexte fournit une impulsion technique claire pour étendre la technologie des disjoncteurs à vide aux applications de transmission haute tension. Les principales orientations techniques actuelles du développement comprennent : l'augmentation de la capacité de tenue en tension des ampoules à vide à coupure unique, l'application de la technologie en série à coupures multiples à 126 kV et plus, et des solutions hybrides combinant une isolation gazeuse écologique avec une interruption sous vide.

Comparaison de l'impact environnemental de différents médias d'interruption

II. Technologie du vide haute tension : de la « tendance » à la « validation technique »

L'application de disjoncteurs à vide aux niveaux de tension de transmission nécessite de surmonter plusieurs défis techniques clés.

Premièrement, la capacité d’isolation des ampoules à vide. À mesure que les niveaux de tension augmentent, les caractéristiques avant amorçage de l'espace sous vide, l'état de la surface de contact et l'uniformité du champ électrique ont un impact considérablement amplifié sur les performances d'isolation. Les approches techniques courantes incluent l'optimisation des structures de contact (telles que les contacts de champ magnétique axial), l'amélioration du niveau de vide de l'interrupteur et l'utilisation de structures d'isolation composites.

Deuxièmement, réponse à grande vitesse du mécanisme de commande. Les disjoncteurs à vide haute tension nécessitent généralement des temps de coupure totaux plus courts, ce qui impose des exigences plus élevées aux caractéristiques mécaniques du mécanisme de commande. Les mécanismes à ressort, les actionneurs magnétiques permanents et les mécanismes de répulsion électromagnétique ont chacun leurs propres avantages et inconvénients en termes d'ouverture rapide, de vitesse d'ouverture initiale et de contrôle de la dispersion.

Troisièmement, le partage de tension dans les connexions en série à coupures multiples. À des niveaux de tension de 126 kV et plus, la difficulté technique et le coût des ampoules à vide à simple coupure augmentent considérablement, faisant de la connexion en série à plusieurs coupures une option d'ingénierie pratique. Cependant, les connexions en série à coupures multiples sont confrontées à des défis liés aux déséquilibres de distribution de tension statique et dynamique, nécessitant des solutions telles que des condensateurs de classement ou une technologie de contrôle synchrone.

Selon des informations industrielles accessibles au public, plusieurs fabricants d'appareillages de commutation et instituts de recherche nationaux et internationaux ont achevé le développement de prototypes au niveau 126 kV et sont entrés dans la phase de validation technique. Ce progrès est considéré au sein de l'industrie comme une étape importante vers l'extension de la technologie de commutation sous vide aux applications haute tension.

Caractéristiques techniques des disjoncteurs sous vide par niveau de tension

III. Intégration intelligente : VCB évolue de « élément de commutation » à « nœud de perception »

Dans le cadre de l'automatisation de la distribution et des systèmes intelligents d'exploitation/maintenance, les disjoncteurs à vide jouent un nouveau rôle. Les VCB traditionnels se concentrent sur l'isolation des défauts et la protection des lignes. La nouvelle génération de VCB intégrés primaire-secondaire intègre profondément les fonctions de détection de courant/tension, de récupération d'énergie, de surveillance d'état, de communication et de contrôle de protection.

Plus précisément, le consensus technique de l'industrie comprend : une conception intégrée compacte des transformateurs de mesure électroniques avec l'ampoule à vide ; la capacité du contrôleur à identifier et éliminer rapidement les défauts de court-circuit (généralement en quelques cycles) ; prise en charge du réenclenchement automatique rapide ; et des capacités d'enregistrement des défauts et de communication à distance.

En outre, avec la demande croissante d’intégration de réseaux d’énergies renouvelables, la nécessité pour les VCB d’interrompre les composants à courant continu élevé augmente également. Les courants de court-circuit du côté des systèmes solaires, éoliens et de stockage d'énergie contiennent souvent une proportion importante de composants CC, ce qui pose des défis techniques au-delà de ceux des systèmes CA traditionnels.

Modules fonctionnels des VCB intelligents intégrés primaire-secondaire

Comparaison de différents niveaux d'intégration intelligente

IV. Adaptabilité environnementale extrême : une protection élevée contre les infiltrations devient la clé pour les produits d'extérieur

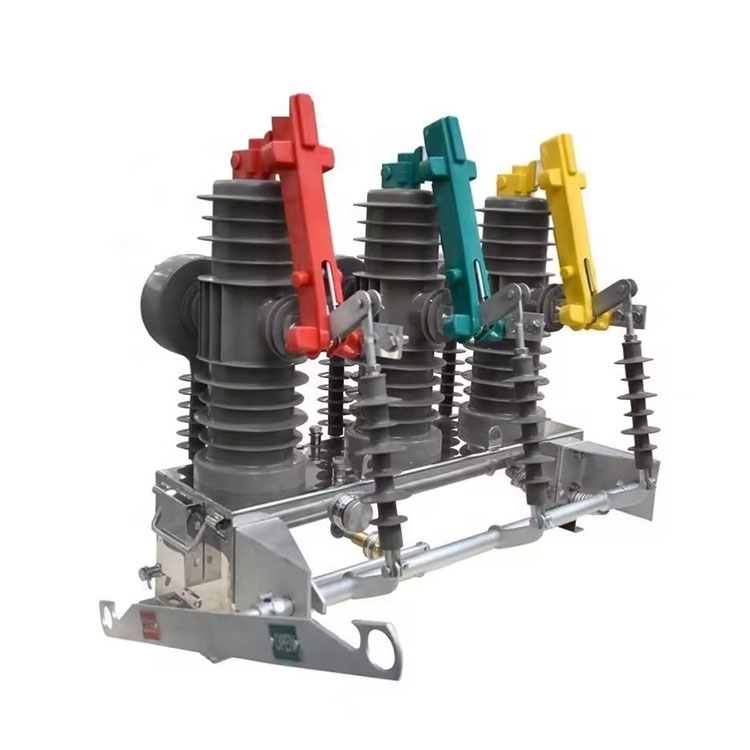

Les disjoncteurs à vide montés sur poteau extérieur fonctionnent dans des environnements complexes et variables. L'humidité, la condensation, le brouillard salin, les températures extrêmes et la poussière sont des causes courantes de panne d'équipement. Parmi ceux-ci, la dégradation de l’isolation et la corrosion des mécanismes causée par la condensation sont les problèmes les plus importants.

Pour résoudre ce problème, l'augmentation de l'indice de protection global (IP) est devenue une orientation technique majeure de mise à niveau pour les VCB extérieurs ces dernières années. Les pratiques de pointe du secteur ont augmenté les indices de protection du traditionnel IP54 à IP67, voire IP68. IP67 signifie que l'équipement peut résister à une immersion temporaire dans l'eau sans dommage, tandis que IP68 signifie la capacité de fonctionner en étant continuellement immergé dans des conditions spécifiées.

Les technologies clés permettant d'atteindre des indices IP élevés comprennent : la conception de l'interface d'étanchéité entre l'interrupteur et le boîtier du mécanisme, le traitement anticorrosion du mécanisme de commande et l'optimisation des structures d'étanchéité entre les isolateurs de traversée et le boîtier.

Comparaison des VCB extérieurs par indice de protection contre la pénétration
